基层党建服务龙江振兴发展

——智能工程分院党支部为哈尔滨大安工具厂解决技术难题

万象城allwincity官网智能工程分院党支部服务龙江振兴发展案例

一、背景

哈尔滨大安工具厂在进行工件加工船舶水压测量用斜齿轮时遇到了技术瓶颈，其在生产中需要解决斜齿及其轴径拉削式加工装夹问题。为了帮助企业解决技术难题，智能工程分院党支部以吕修海同志为核心的技术服务小组，积极参与企业项目研发，开展校企合作，在项目研发过程中利用各自专业优势，实现技术互补互助，进行技术攻关，帮助企业解决技术难题。

技术服务小组研发的夹具对船舶水压测量用斜齿轮提供了一种轴径拉削式加工，其优点是能高效且高精度的对船舶水压测量用斜齿轮进行加工。经过该夹具加工的新型船舶水压测量用斜齿轮，在功能上解决了现有技术船舶水压测量过程中螺旋齿在使用过程中难以满足稳定的要求问题，经过该夹具加工的斜齿轮能够实现对水压的精准测量，给排水工作过程中抖动更低更为稳定，此斜齿轮是船舶给排水的关键部件，因此技术性较强，需求较大。

二、做法

为解决上述背景提及的问题和需求，技术小组设计了压盖和连接盘的双边导向与拉刀相配合的结构，实现了拉刀的导入和导出，有效避免了因拉力大的变形、弯曲等问题。

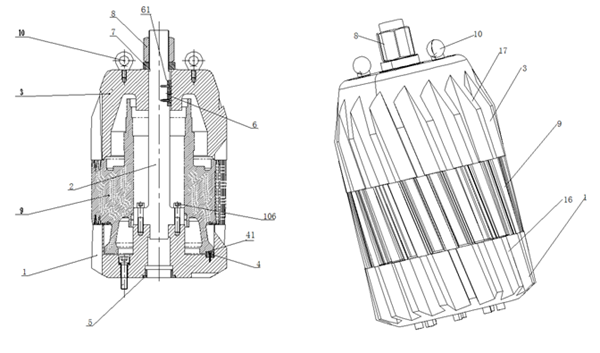

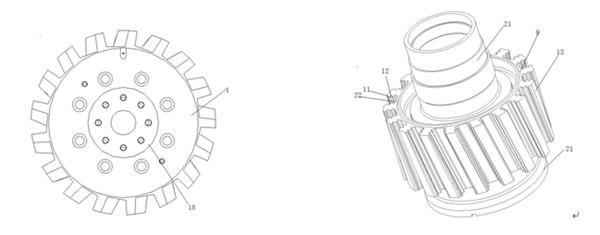

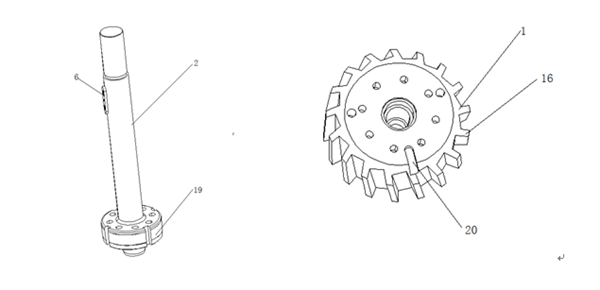

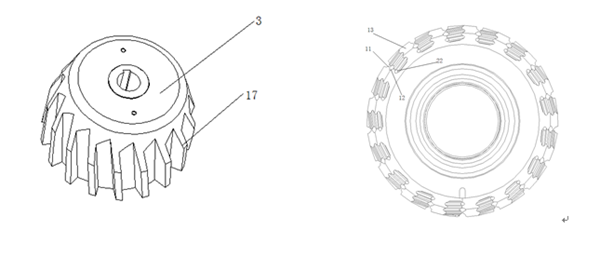

该项目中的船舶水压测量用斜齿轮中，齿轮9的第一斜齿13左右两侧设置多组凸起11与凹槽12，两个相邻的第一斜齿13的凸起11与凸起11相对设置，凹槽12与凹槽12相对设置。相邻的第一斜齿13间形成口袋状齿缝22，斜齿轮9的上下分别同轴设置连接部件21圆筒。该项目中的船舶水压测量用斜齿轮的轴径拉削式加工工装夹具中，工装夹具包括连接盘1、压盖3，连接盘1外壁上设置与斜齿轮9的斜齿对应的第二斜齿16，连接盘1与设置在斜齿轮9下方的连接部件21连接，连接盘1底部与机床连接，压盖3的外壁上设置与所述第一斜齿13对应的第三斜齿17，压盖3与设置在斜齿轮9上方的连接部件21连接，第一、第二、第三斜齿15、16、17的斜度相同。该项目斜齿轮9中部设置压紧杆中，压紧杆2依次穿过压盖3、斜齿轮9后与连接盘1连接，连接盘1为圆盘，圆盘内部设置圆柱形凸起件18，压紧杆2下方设置圆环连接件，圆环连接件19与圆柱形凸起件18通过螺栓连接。压紧杆与1连接盘通过螺钉链接，使压紧杆有一定的弹性，使得夹紧更加可靠。连接盘1底部设置连接槽20，连接槽20卡在设置在机床上的连接凸起上。连接部件为机床上设置的凸起部件。连接盘1底部设置防转键4，斜齿轮9下方的连接部件21上设置防转键槽41，防转键4与防转键槽41配合连接。连接盘上安装有定位防止旋转防转键，当斜齿轮安装在连接盘上时，它是可以绕着轴心进行旋转，防转键对斜齿轮旋转定位，保证每一个安装到连接盘上工件都是同一个位置。压紧杆2上部设置导向平键6，压盖3上设置导向平键槽61，导向平键6与导向平键槽61配合连接，保证了压盖安装方位的唯一性，确保压盖不发生旋转，与斜齿轮、连接盘一体。其中1为连接盘，2为压紧杆，3为压盖，4为防转键，41为防转键槽，5为定位套，6为导向平键，61为 导向平键槽，7为平垫圈，8为螺母，9为 斜齿轮，10为吊耳，11为凸起，12为凹槽，13为第一斜齿，16为第二斜齿，17为第三斜齿，18为圆柱形凸起件，19为圆环连接件，20为连接槽，21为连接部件，22为口袋状齿缝。

工作过程中，拉刀开始进入斜齿轮，整个工装在设备作用下拉刀产生旋转同时产生切削加工，拉刀的前端导向与压盖导向（第三斜齿缝）重合，顺利进入拉削加工阶段，当拉刀要离开工件时，拉刀导向进入到连接盘（第二斜齿缝）导向部分，顺利地结束了一次拉削加工，完成整个加工过程。

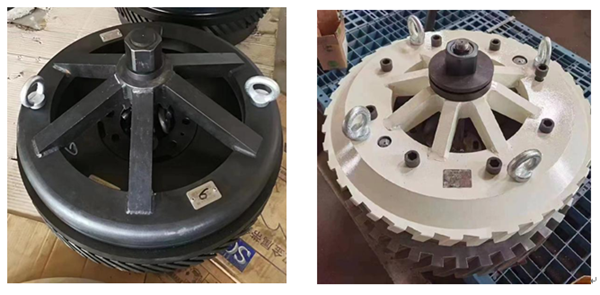

该研发的船舶水压测量用斜齿轮，能够实现水压的测量，进行给排水。相比普通的船舶水压测量用螺旋齿测量更加准确，给排水工作过程抖动更加低，工作中更加稳定。对其加工的工装夹具，采用轴径拉削式加工，高效加工的同时且精度高。夹具整体质量较轻，较为灵活，拆卸时可分为多个小件，方便运输和装配调试，加工时不需要多人协作，单人即可完成，具有极强的实用性，实体夹具如下图所示。

三、成效

通过创新与改进经过智能工程分院党支部核心技术服务小组研发的工装夹具加工完成的测量船舶水压用的斜齿轮加工精度高，在工作中表现稳定，剧烈抖动有明显改善，从而使用寿命得到延长。夹具的装配与加工简洁高效，专业与非专业人员，经过简单介绍都能快速适用，更容易被人们熟知与接受。夹具零部设有定位套和防转键等定位零件，在加工过程中防止工件错位，准确定位对其加工。夹具解决了斜齿轮加工难点问题，加工完成的工件与待加工的工件在夹具上能快速更换，提高了加工效率和质量。

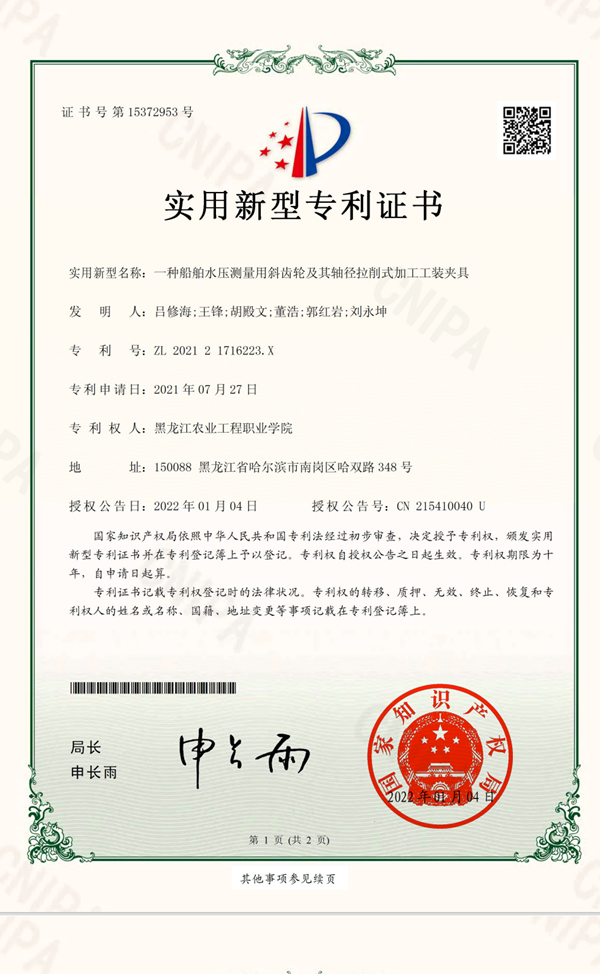

夹具设计了压盖和连接盘的双边导向与拉刀相配合，实现了拉刀的导入和导出，有效避免了因拉力活大导致的变形、弯曲等问题。同时该夹具可以快速更换斜齿轮。在斜齿轮带有螺旋角度与口袋状齿缝，对于此工件的加工要求高，加工困难，通过本项目为拉削加工斜齿轮提供了夹具，用定尺寸刀具螺旋拉削完成加工，保证了加工精度和质量，极大的节约了成本和时间，利用服务机会申请实用新型专利一项。

四、启示

智能工程分院党支部组成以吕修海同志为核心的技术服务小组深入践行人才培养和科学研究使命的同时，积极参与企业项目研发，解决加工精度和工艺问题，在项目研发过程中利用各自专业优势，实现技术互补互助，进行技术攻关，研发的斜齿及其轴径拉削式加工夹具，帮助企业解决技术难题。用实际行动融入龙江经济建设和服务社会发展的责任担当。本次社会服务为高校创造了良好的接触机会，加强了企业与高校的相互了解，希望以后能多挖掘这样的平台，为探索建立高等学校服务企业发展的新模式新路径，强化拓展校企合作，切实提高人才培养、科学研究等与行业企业需求契合度打下坚实基础。同时依托本次技术服务开展校企合作，携手企业聚焦龙江发展，在开新局中展现新作为，切实为实现龙江全面振兴全方位振兴贡献智慧和力量。

社会服务是新时代大学的重要职能，需要高校准确把握社会服务职能的内涵和特征。高等学校是人才和学术成果的摇篮，企业是产品研发和生产的基地。本次社会服充分发挥高校的技术优势、企业单位的实践和研发优势，有针对性地培养人才，实现信息与资源共享，推动双方互惠共赢。此次企业发展的需求与期待，刚好链接上高校的智力支持，为龙江发展注入了无限生机。未来将以协同科研攻关为纽带，加大科技成果转化落地力度，为龙江振兴提供新动能。
